design resources:
features:
- input : vin=800vdc
- output : vo=12vdc
io=50adc
- gatedrive : vd=18v
r source=5ω
r sink=2ω - q1,q2 : sct3160kl
sic mosfet (1200v 17a)
- d1,d2 : rb238t-40
sbd (40v 40a)
- l1 : 200uh
- c1 : 50nf, c2 : 1mf, c3 : 100pf
- tj : 100°c

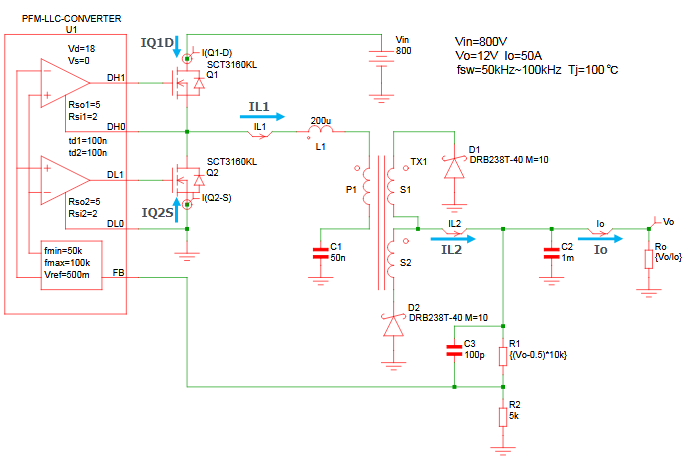

block diagram:
